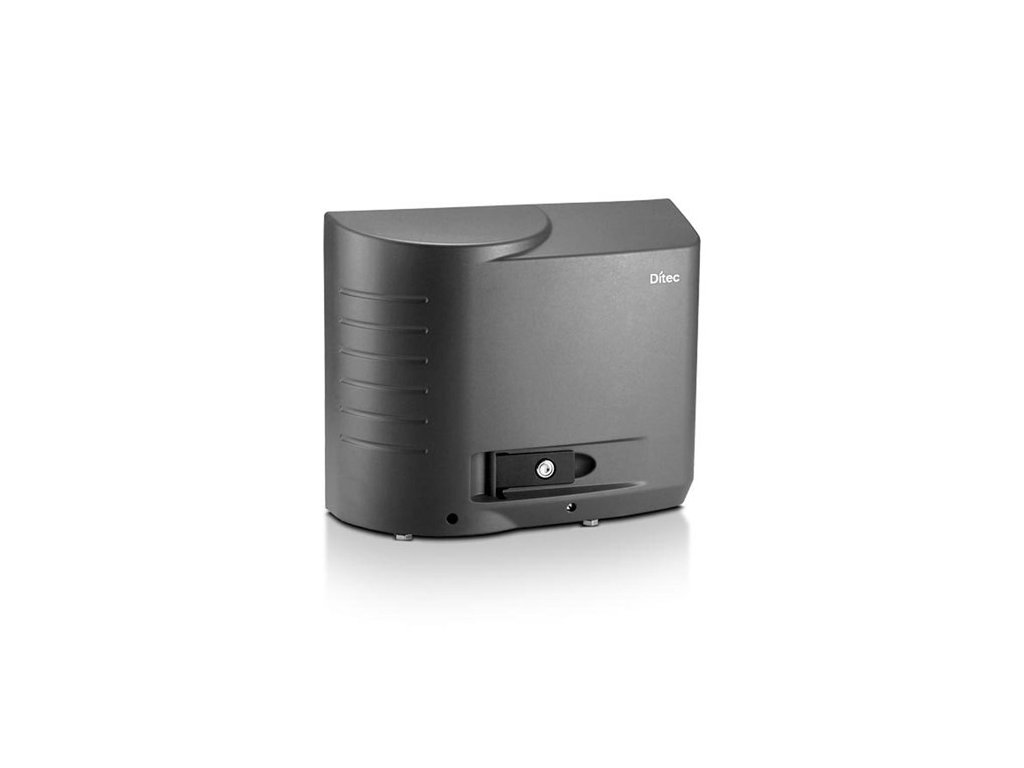

Ditec CROSS20VEI pohon pro brány do 2000 kg a 60 m šířky, s magnetickými koncovými spínači a invertorem
Kód: 641Související produkty
Detailní popis produktu
Ditec CROSS 20
AUTOMATIZAČNÍ SYSTÉM NAVRŽENÝ TAK, ABY VYDRŽEL
Silné a robustní motory pro obytné, komerční a průmyslové aplikace, mohou pohybovat branami o šířce až 60 m a s hmotnosti až 2000 kg. Automatizace je nejlepší volbou pro náročné použití a je k dispozici s inovativní řídicí jednotkou založenou na invertorové technologii.
Ditec CROSS 20: pro posuvné brány do 2000 kg. Pro velmi intenzivní použití. K dispozici s invertorem a ovládáním magnetickými koncovými spínači (CROSS 20VEI). Ovládací panel LCU43A (součástí balení)
VÝKONNÝ A RYCHLÝ
CROSS 20VEI je vybaven ovládacím panelem invertorové technologie 230 Vac 50/60 Hz. Použití měniče zaručuje vyšší výkon a točivý moment pro řízení třífázového motoru ve všech fázích zdvihu. Kování brány je zachováno díky možnosti řízení zrychlovacích a zpomalovacích ramp, rychlosti otevírání a zavírání, snadno konfigurovatelné z displeje.
SPOLEHLIVÝ A SILNÝ
mazací tuk vhodný pro teploty od -35°C do +55°C
ocelový šnekový šroub
nereverzibilní převodový motor, aby jste se vyhnuli instalaci elektromechanických zámků
Funkce Safety-Test
elektrická brzda a elektronická spojka zaručují nevratnost a přesné body zastavení
klíčkem chráněný systém uvolnění kliky pro ruční otevírání a zavírání brány v případě výpadku proudu
vertikální vyrovnávací šrouby a horizontální nastavovací štěrbiny pro přizpůsobení automatizačního systému základně pod ním a hřebenu brány.
DITEC ELETRONIKA...CO DALŠÍHO?!
Invertorový ovládací panel LCU43, výkonná a rychlá automatizace
díky virtuálnímu enkodéru Ditec je poloha brány neustále odhadována
vysoká rychlost: 30 cm/s pro brány do 2000 kg v souladu se všemi současnými normami
ochrana proti přehřátí desky a motoru
úsporný režim, který omezuje spotřebu v pohotovostním režimu odpojením příslušenství
2 vyhrazené vstupy pro samočinné testování odporových aktivních bezpečnostních lišt (8,2 kΩ)
Funkce Power Boost: ovládací panel se automaticky přizpůsobí tak, aby poskytoval větší tah
vyhrazený terminál pro konfiguraci master/slave pro synchronizované řízení dvojité nebo propojené automatizace
integrovaná diagnostika s počítadly a protokolem posledních alarmů
pokročilá diagnostika: protokol událostí lze uložit na kartu MicroSD a analyzovat pomocí softwaru Ditec Amigo (zdarma)
ÚPLNÝ SOULAD SE SMĚRNICEMI A NORMAMI EU
Doplňkové parametry
| Kategorie: | Pohony bran |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 23.67 kg |
| pohon pro posuvnou bránu: | elektromechanický |
| max. hmotnost: | 2000 kg |
| max. délka posuvu: | 60 m |
| ovládání koncových poloh: | magnetické koncové spínače |
| provozní index: | velmi intenzivní / 450.000 cyklů |
| přerušovaný provoz: | S2 = 90 min / S3 = 90% |
| cyklů/hodinu: | 27 |
| max. počet po sobě jdoucích cyklů: | 44 |
| napájecí napětí: | 230V |
| napájecí napětí motoru: | 24V DC |
| napájecí proud: | 3,5A |
| síla: | 2000N |
| rychlost otevírání/zavírání: | 0,1-0,3 / 0,1-0,3 m/s |
| systém uvolnění: | uzamykatelný |
| rozsah teplot bez NIO: | -20°C / +55°C |
| rozsah teplot s NIO: | -35°C - +55°C se zapnutou funkcí NIO |
| stupeň krytí: | IP X4 |
| rozměry produktu v mm: | 440x205x375 mm |
| řídicí panel (typ): | LCU 43A |
-
